Стальные порталы ОРУ 220 кВ

Особенности конструкции ОРУ 220 кВ

Стальные порталы ОРУ 220 кВ изготавливаются по типовому проекту 3.407.9-149 выпуск 2.
Верхняя часть конструкции и траверсы изготавливаются из углового металлопроката и имеют форму решетки. Соединяются при этом они посредством болтового соединения.
Нижняя часть изделия обладает развитой базой.

Типовой проект 3.407.9-149 выпуск 2:

Сравнительная таблица порталов ОРУ 220 кВ

Стальные порталы ОРУ 220 кВ всех марок по типовому проекту 3.407.9-149 выпуск 2.
Стойки и траверсы порталов ОРУ 220 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.

Марка	Тип	Число стоек	Масса, кг	Проект
ПС-220Ш1	шинный	2	2193	3.407.9-149 выпуск 2
ПС-220Ш2	шинный	2	2683	3.407.9-149 выпуск 2
ПС-220Я1	ячейковый	2	4807	3.407.9-149 выпуск 2
ПС-220Я2	ячейковый	2	5126	3.407.9-149 выпуск 2
ПС-220Я3	ячейковый	2	5343	3.407.9-149 выпуск 2

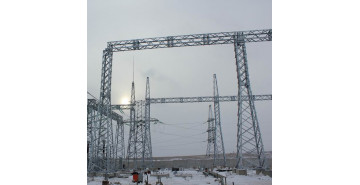

ПС-220Я4	ячейковый	3	8514	3.407.9-149 выпуск 2
